ИБП для газовых котлов: как выбрать и рассчитать время автономной работы

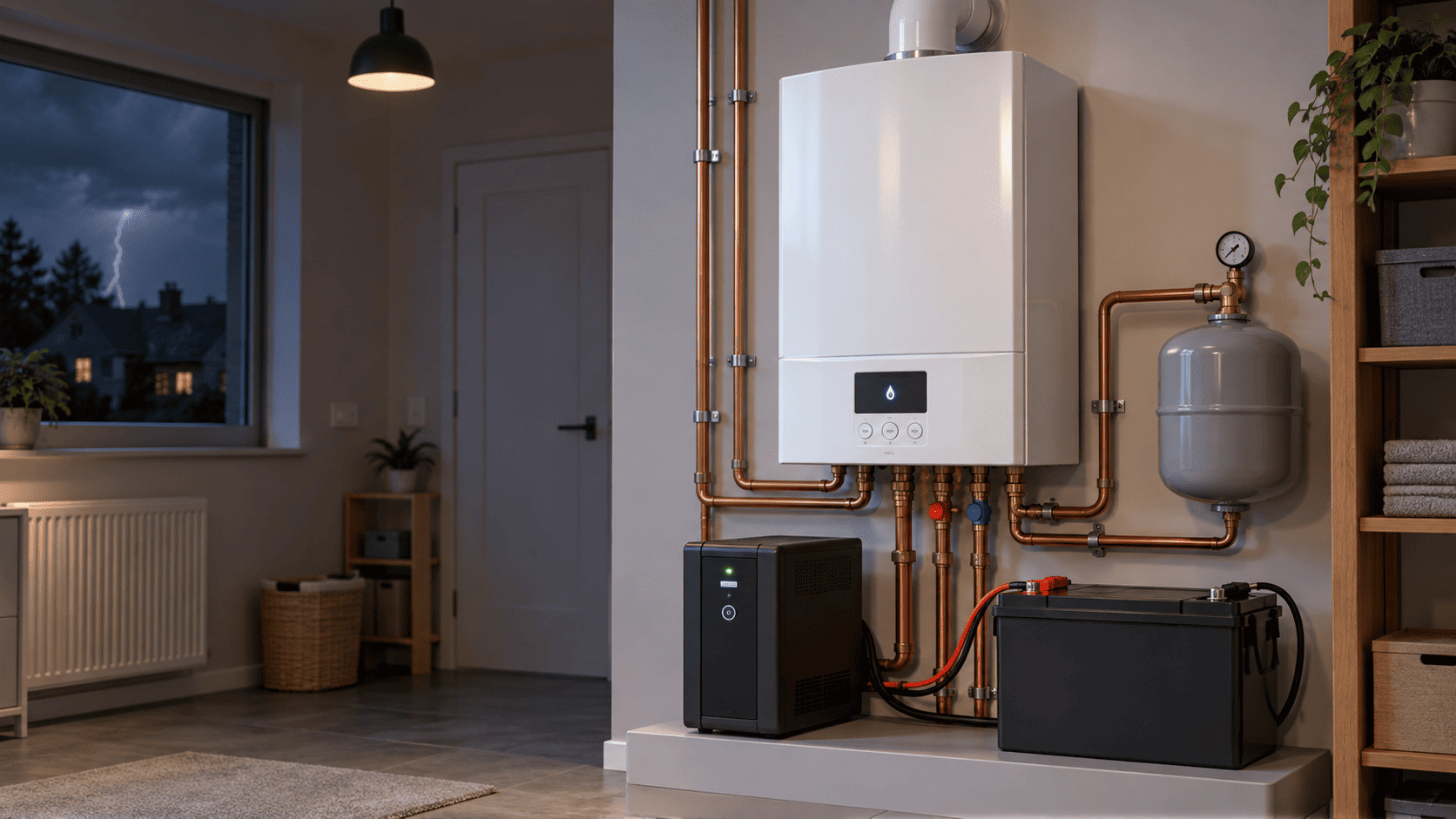

Как выбрать бесперебойник, чтобы отключение света не оставило дом без тепла? Почти все современные котлы зависят от электричества, и без него отопление останавливается. Источник бесперебойного питания решает эту проблему: котел продолжает работать от аккумулятора, пока в сети нет напряжения. В статье расскажем, какие ИБП подходят для котлов, как подобрать мощность и на сколько часов хватит заряда.

Зачем газовому котлу ИБП

Практически все настенные газовые котлы энергозависимы. Электроника управляет розжигом и контролирует пламя, вентилятор турбированной модели удаляет продукты сгорания, циркуляционный насос гонит теплоноситель по системе. Если пропадает питание, котел останавливается, и дом начинает остывать. Зимой за несколько часов без отопления в плохо утепленном доме температура заметно падает, а при долгом отключении есть риск разморозить трубы.

Вторая задача ИБП — защита электроники. Кратковременные провалы и скачки напряжения, частые в частном секторе, выводят из строя плату управления. Ее замена может стоить сопоставимо с самим бесперебойником.

Исключение — энергонезависимые напольные котлы с атмосферной горелкой и пьезорозжигом. Им для работы электричество не нужно, но если система отопления с принудительной циркуляцией, насос все равно придется запитать от ИБП.

Как выбрать ИБП для газового котла по типу устройства

Бесперебойники делятся на три типа, и для отопительного оборудования подходят не все.

[addproduct1]

Форма выходного напряжения — самый важный параметр при выборе. Котлу нужна чистая синусоида. На ступенчатой (аппроксимированной) форме двигатель насоса гудит и перегревается, а плата управления может не распознать пламя и уйти в ошибку.

Внешний аккумулятор. Компьютерные ИБП со встроенной батареей на 7–9 А·ч держат котел 10–20 минут. Для отопления нужны модели с подключением внешнего аккумулятора: только так можно получить несколько часов автономии.

Работа с заземлением и фазой. Многие котлы фазозависимы: если перепутать фазу и ноль или оставить устройство без заземления, контроль пламени срабатывает с ошибкой. Хороший ИБП для отопления рассчитан на такую нагрузку и сохраняет схему заземления в режиме работы от батареи.

Если в вашей сети напряжение регулярно падает ниже 170–180 В, линейно-интерактивный ИБП будет часто переходить на батарею и быстрее ее изнашивать. В таком случае лучше выбрать онлайн-модель или поставить перед ИБП стабилизатор напряжения на 500 Вт.

Как подобрать ИБП для газового котла по мощности

Настенный газовый котел потребляет немного: обычно 100–180 Вт вместе со встроенным насосом и вентилятором. Точное значение указано в паспорте модели, в строке «потребляемая электрическая мощность». У конденсационных котлов и моделей на 30–35 кВт потребление выше.

К котлу добавьте все, что будет работать от ИБП:

• дополнительный циркуляционный насос второго контура или теплого пола — 40–100 Вт;
• комнатный термостат и автоматику — несколько ватт.

Пусковой ток. В момент запуска двигатель насоса кратковременно потребляет в 2–3 раза больше номинальной мощности. ИБП должен выдерживать этот пик, поэтому мощность берут с запасом.

Формула подбора:
мощность ИБП (ВА) = суммарная нагрузка (Вт) × 1,5 (запас на пусковой ток) / 0,7 (перевод ватт в вольт-амперы)

Пример. Двухконтурный котел на 24 кВт потребляет 130 Вт, дополнительный насос — 60 Вт, итого 190 Вт.
190 × 1,5 / 0,7 ≈ 410 ВА.

Сколько проработает котел от аккумулятора

Время автономной работы зависит от емкости аккумулятора и нагрузки:

t (ч) = C × U × η × k / P

• C — емкость аккумулятора, А·ч;
• U — напряжение аккумулятора, В (обычно 12 В);
• η — КПД инвертора, 0,8–0,85;
• k — допустимая глубина разряда, для свинцово-кислотных аккумуляторов 0,7–0,8;
• P — нагрузка, Вт.

Пример: аккумулятор 100 А·ч, 12 В, нагрузка 150 Вт.
100 × 12 × 0,85 × 0,8 / 150 ≈ 5,4 часа.

На практике автономия обычно больше расчетной. Котел не держит максимальное потребление постоянно: между циклами розжига вентилятор останавливается, и нагрузка снижается.

Какой аккумулятор выбрать

Для отопления подходят аккумуляторы для ИБП, рассчитанные на глубокий разряд.

• AGM — необслуживаемые, недорогие, служат 3–5 лет. Хороший выбор, если свет отключают редко.
• Гелевые (GEL) — лучше переносят частые глубокие разряды и, как правило, служат дольше. Их стоит выбирать, если отключения регулярные.
• Автомобильные — не подходят. Они рассчитаны на короткий мощный пусковой ток, а не на долгий разряд, и выделяют газ при зарядке, поэтому держать их в жилом помещении небезопасно.

Сверьте емкость аккумулятора с зарядным током ИБП. Зарядный ток должен быть около 10 % от емкости: ИБП с зарядом 5 А нормально обслуживает батарею до 50 А·ч, а аккумулятор на 200 А·ч он будет заряжать больше суток.

Подключение и размещение

• Подключайте ИБП к розетке с заземлением. Котел подключается напрямую к выходу ИБП, без удлинителей и тройников.
• Не подключайте к бесперебойнику котла другие приборы: холодильник или обогреватель быстро разрядят аккумулятор.
• Устанавливайте ИБП и аккумулятор в сухом помещении с температурой +15…+25 °C. Рядом с котлом батарея перегревается и быстрее теряет емкость.
• Раз в 2–3 месяца проверяйте работу системы: отключите сетевое питание и убедитесь, что котел продолжает работать от батареи.
• Если сомневаетесь в схеме подключения, лучше доверить установку специалистам монтажной службы.

Частые вопросы

Как выбрать ИБП для газового котла на 24 кВт?

Для большинства котлов на 24 кВт достаточно линейно-интерактивного ИБП на 500 ВА с чистой синусоидой и внешним аккумулятором 55–100 А·ч. Если есть дополнительные насосы, берите 800 ВА.

Можно ли подключить котел к компьютерному бесперебойнику?

Не рекомендуется. У большинства компьютерных моделей выходная форма напряжения ступенчатая, а встроенного аккумулятора хватает на несколько минут работы.

Нужен ли стабилизатор, если есть ИБП?

С онлайн-ИБП — нет, он сам формирует стабильное напряжение. С линейно-интерактивным стабилизатор нужен, если сеть часто проседает ниже 170–180 В. Подходящие модели — в разделе стабилизаторов.

Сколько служит аккумулятор ИБП?

Обычно 3–5 лет, в зависимости от типа, температуры в помещении и количества глубоких разрядов.

Итог

Если коротко, выбирайте линейно-интерактивную или онлайн-модель с чистой синусоидой на выходе и возможностью подключить внешний аккумулятор, считайте мощность с запасом на пусковой ток насоса, а емкость батареи — по формуле автономии. Для большинства домов этого набора хватает, чтобы пережить отключение света без остывания системы.
