Какое давление должно быть в системе отопления?

Комфортное проживание в собственном жилище напрямую зависит от качества работы инженерных коммуникаций, и центральное место среди них занимает обогрев помещений. Когда за окном холода, исправность обогревательного контура становится вопросом не просто удобства, а безопасности и выживания жильцов.

Одним из определяющих параметров, определяющих эффективность и безопасность работы всего комплекса, является давление в системе отопления частного дома. Многие владельцы недвижимости сталкиваются с ситуацией, когда стрелка манометра ведет себя непредсказуемо, вызывая панику и вопросы о том, почему падает давление в системе отопления или, наоборот, почему оно растет до критических значений.

Понимание физических процессов, происходящих внутри труб и радиаторов, а также знание нормативных показателей для различного оборудования, позволяет избежать аварийных ситуаций, сэкономить на ремонте и обеспечить стабильную температуру во всем доме.

Какое давление должно быть в системе отопления: Открытые, закрытые и газовые котлы

Прежде чем хвататься за манометр и паниковать из-за отклонений, нужно понять, что единой цифры для всех случаев не существует. Нормальное давление — понятие относительное. То, что хорошо для старой советской отопительной системы с естественной циркуляцией, убьет современную закрытую систему с настенным газовым котлом.

Главное правило звучит так: рабочее давление в системе должно быть достаточным для подъема теплоносителя на верхнюю точку (самый высокий радиатор) и преодоления гидравлического сопротивления труб, но при этом ниже критического порога срабатывания предохранительной группы котла. Обычно этот порог составляет 3 бара (атмосферы).

Для большинства автономных систем отопления частного дома (коттеджа) «золотым стандартом» считается диапазон от 1,0 до 2,0 бар. Но давайте разберем по порядку.

Виды давления

Чтобы грамотно эксплуатировать оборудование, необходимо сначала разобраться в терминологии. В физике и инженерии под понятием «давление» понимается сила, действующая перпендикулярно поверхности единицы площади. В контексте обогрева нашего жилища это сила, с которой теплоноситель давит на стенки труб, радиаторов, теплообменников и других элементов контура. Однако не все виды этого параметра одинаковы, и их различие критически важно для диагностики проблем.

• Статическое давление. Это сила, с которой вода давит на трубы, когда система находится в покое. Оно создается исключительно весом столба жидкости. Чем выше ваш дом и чем выше подняты радиаторы, тем выше этот параметр. Правило простое: 10 метров высоты водяного столба создают давление примерно в 1 бар (или 1 атм). Для двухэтажного дома статический напор составит около 0,5–0,7 бар.
• Динамическое давление. Возникает, когда насос запускается и начинает гонять теплоноситель по кругу. Здесь включается трение жидкости о стенки труб, сужения, повороты и запорная арматура. Динамика всегда выше статики. Именно ее мы видим на манометре работающего котла.
• Максимальное рабочее давление. Это предельная величина, на которую рассчитаны самые слабые элементы системы. Как правило, это сам теплообменник газового котла. Для большинства бытовых моделей предел составляет 3 бар. Если показатель переваливает за 3, срабатывает аварийный клапан и сбрасывает воду.

Оптимальные показатели давления

Для комфортной и безопасной работы значение манометра должно находиться в «вилке» между статическим и критическим. Производители оборудования (котлов, труб, радиаторов) указывают диапазон, в котором гарантируют эффективную работу.

Стандартной величиной для проверки считается холодное давление. Его измеряют, когда система остыла (теплоноситель имеет температуру 10–20C). Обычно это значение выставляют при первичном заполнении системы. Оптимальным считается диапазон 1,2 – 1,5 бар.

Когда котел разогревает воду до 70–80C, она расширяется. Согласно законам физики, давление в системе отопления растет. Этот рост компенсирует расширительный бак, и в рабочем (горячем) состоянии показатель может подняться до 1,8 – 2,0 бар. Это абсолютная норма.

Важно: Перепад между холодным и горячим состоянием не должен быть слишком резким. Если при нагреве манометр резко улетает к 2,5 бар, значит, у вас проблемы с расширительным баком или недостаточно воздуха в нем.

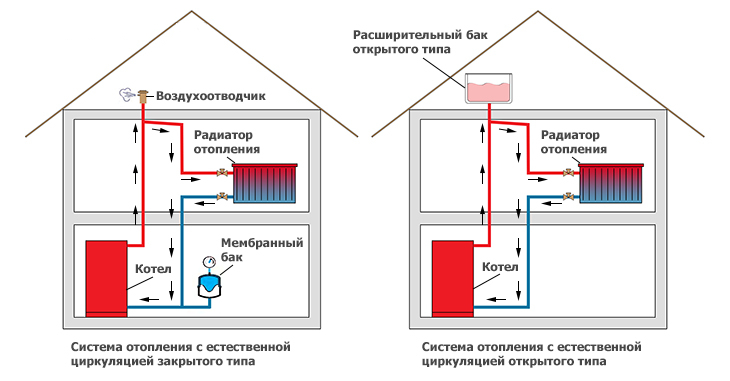

Для открытых систем

Открытые системы (гравитационные или с естественной циркуляцией) — это классика, которую часто можно встретить в старых домах или небольших дачах. Они негерметичны. Расширительный бак стоит вверху и сообщается с атмосферой.

Здесь понятие «нормальное давление» условно. Оно всегда равно атмосферному плюс небольшое статическое давление столба воды.

• Манометр в таких системах часто не ставят, так как он показывает около 0 бар.
• Давление здесь физически не может подняться выше атмосферного (примерно 1 бар с учетом столба жидкости), так как лишний воздух просто выйдет через открытый бак.
• Опасность для открытой системы заключается не в высоком, а в низком давлении (например, испарение воды или утечка), что может привести к завоздушиванию и остановке циркуляции.

Для закрытых систем

Большинство современных частных домов оборудуются именно закрытыми системами. Они герметичны, находятся под избыточным давлением, что исключает испарение теплоносителя и коррозию (так как меньше доступа кислорода).

Для закрытой системы показатели четко регламентированы:

• Нижний предел (аварийный): Меньше 0,5–0,7 бар. При таком значении большинство современных котлов блокируются и не включаются, боясь «сухого хода» и закипания.
• Рабочий диапазон (холодный): 1,0 – 1,5 бар. Конкретную цифру обычно выбирают исходя из высоты дома. Например, для двухэтажного дома (около 7 метров высота труб) нужно минимум 0,7 бар, чтобы поднять воду, плюс небольшой запас — итого 1,0–1,2 бар. Если в доме три этажа, стартовый показатель может быть 1,3–1,5 бар.
• Рабочий диапазон (горячий): До 2,0 бар. Это нормально.
• Критический порог: 2,5 – 3,0 бар. При достижении 3 бар срабатывает предохранительный клапан (обычно встроенный в газовый котел). Если клапан часто травит — это сигнал неисправности.

Зависимость нормы давления от конкретного типа системы отопления

Даже в рамках закрытых систем требования могут отличаться. Нужно учитывать материалы и этажность.

• Одноэтажный дом. Здесь давление самое низкое. Обычно систему заполняют до 1,0–1,2 бар. Этого достаточно, чтобы выгнать воздух и обеспечить работу насоса.
• Двухэтажный дом. Как уже говорилось, требуется преодолеть высоту. Здесь рабочие значения стартуют от 1,3 бар. Многие владельцы частных двухэтажных домов предпочитают держать холодное давление около 1,5 бар, чтобы наверху батареи грели равномерно, а насос не работал на износ.
• Системы с полипропиленовыми трубами. Полипропилен боится высокой температуры и давления одновременно. Хотя номинально трубы PN25 выдерживают 25 атмосфер, при нагреве они расширяются и провисают. Желательно не допускать скачков выше 2 бар в таких системах, чтобы трубы не «порвало» в местах пайки.
• Системы с чугунными радиаторами. Чугун прочен, но боится гидроударов. Резкое повышение давления (гидроудар) может расколоть старую батарею. Плавный нагрев и стабильное значение в пределах 1,5–2 бар для них безопасны.

Причины перепадов давления

Если стрелка манометра пляшет как сумасшедшая или неумолимо ползет вниз (или вверх), значит, в системе что-то не так. Все неполадки делятся на две категории: когда падает давление в отопительной системе (самая распространенная проблема) и когда оно растет (более редкая, но опасная).

Почему падает давление?

Когда вы замечаете, что цифры на дисплее котла с каждым днем становятся все меньше, и вам приходится чаще подпитывать контур водой, нужно искать причину. Вот основные виновники.

Вентиль подпитки системы

Самая банальная, но часто игнорируемая причина — человеческий фактор или неисправность крана подпитки. Кран соединяет ваш отопительный контур с водопроводом.

• Если кран не закрыт до конца, вода из водопровода постоянно подтекает в систему (давление растет), но это полбеды. Обратная ситуация: если в водопроводе падает напор (например, ночью город отключил воду на ремонт), вода из системы может начать уходить обратно в водопровод. Для предотвращения этого на подпитке должен стоять обратный клапан. Если его нет или он засорился, теплоноситель уходит в трубы с холодной водой.
• Негерметичность самого вентиля. Кран может пропускать воду наружу по штоку, и вы этого не замечаете (капает под пол или в стену).

Гидрогруппа двухконтурного котла

Двухконтурные газовые котлы — это маленькие котельные в одном корпусе. У них есть слабое место: узел подпитки или трехходовой клапан (в зависимости от конструкции).

Внутри котла контур отопления (закрытый) и контур горячего водоснабжения (проточный) разделены. Но если в пластинчатом теплообменнике вторичного контура появляется микротрещина (из-за гидроудара или заводского брака), давление водопровода (которое может быть 4–5 бар) начинает передавливать в отопительный контур.

Симптом: Когда вы открываете кран с горячей водой, давление в отоплении резко подскакивает. Когда закрываете — может немного упасть, но общая тенденция к росту сохраняется. Если же течь из отопления в ГВС — вода из контура будет уходить через кран горячей воды, и вы будете наблюдать падение.

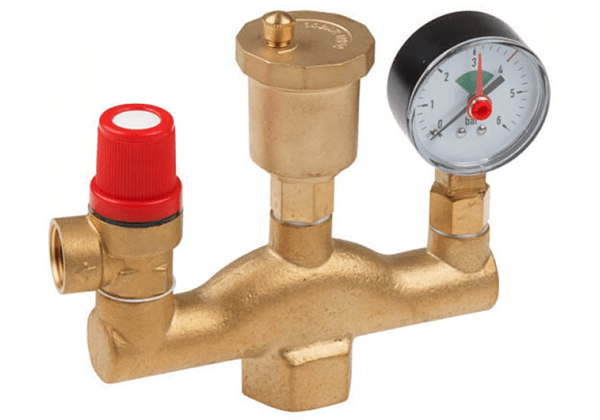

Предохранительный клапан

Это ваш главный защитник от взрыва. Если давление превышает 3 бара, клапан срабатывает и сбрасывает лишнюю воду в дренаж.

Если клапан травит постоянно:

• Засорение. Между седлом и золотником попала песчинка, и клапан не может закрыться герметично. Давление будет падать до тех пор, пока не сравняется с атмосферным.
• Износ пружины. Пружина ослабла, и клапан открывается раньше положенного (например, при 1,5 бар).
• Повышенное давление. Клапан работает нормально, но просто слишком часто срабатывает, потому что ваш расширительный бак не справляется. В этом случае нужно искать первопричину высокого давления, а не менять клапан.

Расширительный бак

Это самый частый «диагноз» при нестабильной работе. Расширительный бак компенсирует тепловое расширение воды. Он разделен мембраной на две части: в одной вода, в другой — воздух (азот) под давлением.

• Разгерметизация мембраны. Если мембрана порвалась, бак заполняется водой полностью. Ему становится некуда расширяться. В результате при нагреве воды давление сразу подскакивает до 3 бар и стравливается клапаном. При остывании давление падает ниже нормы (до 0 бар). Котел пытается запуститься, но давление мгновенно улетает вверх, так как воде деваться некуда. Это называется «воздушная пробка» в баке.
• Падение давления в воздушной камере. В нижней части бака есть золотник (как у колеса автомобиля). Если через него стравился воздух или его изначально было мало, то при нагреве воды давление будет расти быстрее и выше нормы, хотя и не так катастрофично, как при разрыве мембраны. После остывания значение может упасть ниже стартового.

Профилактика проблем с давлением

Чтобы не хвататься за голову в самый разгар отопительного сезона и не тратить деньги на экстренный вызов мастера, достаточно соблюдать простые правила профилактики. Это продлит жизнь вашему газовому оборудованию и сохранит тепло в доме.

1. Еженедельный мониторинг. Сделайте привычкой раз в неделю смотреть на манометр котла. Лучше делать это на холодной системе (например, утром перед растопкой) и записывать показания в блокнот. Это поможет вовремя заметить медленную утечку.
2. Контроль воздушной камеры расширительного бака. Раз в год (желательно до начала сезона отопления) проверяйте давление в расширительном баке. Как это сделать:

• Перекройте краны на котле, слейте с него воду.
• Автомобильным насосом с манометром подключитесь к ниппелю бака.
• Норма для пустого бака (без воды) должна быть на 0,2–0,3 бар ниже, чем ваше стартовое давление в холодной системе. Если вы обычно держите 1,2 бар, значит в баке должно быть 0,9–1,0 бар.

3. Проверка предохранительного клапана. Раз в полгода проворачивайте колпачок клапана (или нажимайте на рычажок), чтобы принудительно его открыть. Если вода не течет, значит клапан закис и может не сработать в нужный момент. Если после закрытия продолжает капать — клапан пора менять.
4. Визуальный осмотр. Хотя бы раз в месяц обходите дом и осматривайте все видимые соединения (радиаторы, фитинги, насосы). Ищите рыжие подтеки, капли воды или белые солевые разводы. Это признаки микротечи.
5. Промывка фильтров. На обратке перед котлом обычно стоит фильтр грубой очистки («грязевик»). Если он забьется, циркуляция нарушится, что может вызвать локальный перегрев и скачки давления. Чистите фильтр раз в год.
6. Своевременное обслуживание котла. Вызывайте специалиста для сервисного обслуживания газового котла раз в год (обычно это требование и газовых служб, и производителей). Мастер проверит герметичность гидрогруппы и давление в расширительном баке внутри котла (если он там встроен).

Заключение

Помните, что любая система отопления любит стабильность. Резкие скачки вверх (из-за неисправности расширительного бака) и неуклонное падение вниз (из-за утечек) одинаково опасны. Они приводят к перерасходу газа, коррозии и поломке дорогостоящего котла.

Если вы столкнулись с тем, что давление в системе отопления постоянно меняется без видимых причин, а простые методы (подпитка или стравливание воздуха) не помогают, не пытайтесь решить проблему «методом тыка». Отключайте оборудование и вызывайте специалиста. Вовремя обнаруженная причина — залог тепла и безопасности вашего частного дома на долгие годы.
