Подключение твердотопливного котла: что нужно учесть перед монтажом, как собрать обвязку и какие меры безопасности обязательны

Подключение твердотопливного котла часто воспринимают как финальный этап: оборудование куплено, осталось поставить его на место, подвести трубы и запустить отопление. Для твердотопливного котла важна не только сама установка, но и то, насколько заранее продуманы схема, дымоход, основание, защита от перегрева, работа обратки и состав всей системы.

Что нужно продумать еще до монтажа

У твердотопливного котла есть вес, требования к основанию, месту обслуживания, отводу дымовых газов и режиму работы всей системы. Важно заранее понимать, пеллетный это котел или дровяной, где будет стоять котел, как к нему подведут дымоход, останется ли доступ для чистки, обслуживания и загрузки топлива, хватит ли места для обвязки и дополнительных узлов. Если это не учесть сразу, потом приходится переделывать уже собранную систему.

Отдельно нужно оценить, с каким топливом будет работать оборудование, есть ли в схеме бойлер, теплые полы, буферная емкость, несколько контуров или резервный источник тепла. Все это влияет на итоговую компоновку. Универсальной схемы, которая одинаково подойдет любому объекту, здесь нет: часть решений зависит от модели котла, его мощности, типа топлива, автоматики и самого отопительного контура. Это прямо стоит сверять с паспортом и инструкцией производителя, а не с чужой «готовой картинкой» из интернета.

Если вы еще выбираете котел, полезно заранее сравнить доступные варианты в одном месте, чтобы лучше понять, какое решение подойдет под конкретную систему отопления и условия эксплуатации.

Почему твердотопливный котел требует особого подхода

Главное отличие такого котла от газового или электрического в том, что процесс горения нельзя мгновенно остановить. Если в системе возникла проблема с циркуляцией, отключилось питание или тепло не успевает отводиться, температура продолжает расти. Из-за этого для твердотопливного оборудования критичны защитные узлы и продуманная схема отвода избыточного тепла. Именно поэтому обвязка здесь решает не только вопрос комфорта, но и вопрос безопасности.

Еще одна особенность — чувствительность к холодной обратке. Для котлов такого типа производители и профильные компоненты защиты прямо указывают на необходимость поддерживать достаточно высокую температуру обратной линии: это снижает риск конденсации, смолистых отложений, падения эффективности и преждевременного износа теплообменника. Поэтому обвязка не должна сводиться к простому набору труб, крана и насоса.

Что такое обвязка и что в нее обычно входит

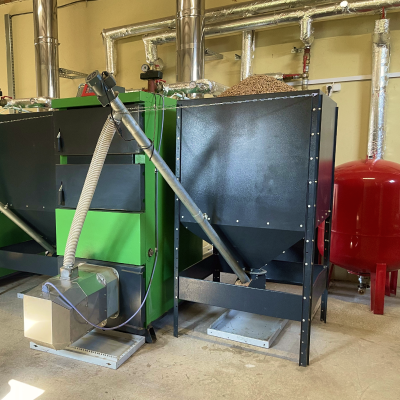

Когда говорят об обвязке твердотопливного котла, имеют в виду не только соединение котла с системой отопления. По сути, это весь набор узлов, которые обеспечивают нормальную циркуляцию теплоносителя, защиту оборудования и устойчивую работу в разных режимах. В типовую схему могут входить циркуляционный насос, расширительный бак, группа безопасности, запорная арматура, смесительный узел, элементы защиты от перегрева, а при необходимости — теплоаккумулятор, бойлер косвенного нагрева и дополнительные контуры.

При этом важно не превращать любой список в жесткий шаблон. Один объект требует буферной емкости, другому важнее правильно организованная защита обратки, третьему нужна комбинированная схема с несколькими источниками тепла. Поэтому корректнее говорить не «всегда ставят только так», а «подбирают состав узлов под конкретную систему и требования производителя».

Роль основных узлов в системе

Циркуляционный насос обеспечивает движение теплоносителя по контурам. Но сам по себе он не решает проблему безопасности: при отключении электроэнергии или при ошибках в схеме система может быстро выйти в аварийный режим. Поэтому насос рассматривают как часть общей логики, а не как единственный рабочий элемент.

Расширительный бак компенсирует тепловое расширение теплоносителя. Конкретный тип и параметры бака зависят от проекта и типа системы. Здесь особенно опасно пользоваться случайными «универсальными формулами» без проверки контекста. Даже производители котлов отдельно предупреждают, что решение надо согласовывать со схемой отопления и паспортными требованиями оборудования.

Группа безопасности нужна для контроля и аварийной защиты. Как правило, в ней используют предохранительный клапан, воздухоотводчик и прибор контроля давления, но состав и место установки должны соответствовать конкретной схеме и инструкции на котел. В статье такие решения лучше подавать как типовые, а не как безусловно одинаковые для любого объекта.

Запорная арматура помогает обслуживать отдельные участки системы, но ее установка тоже требует здравого смысла. Нельзя проектировать обвязку так, чтобы арматура создавала риск перекрытия критически важного защитного участка или нарушала работу обязательных предохранительных элементов.

Какие меры безопасности обязательны

Для твердотопливного котла безопасность — это не дополнительная опция, а базовое требование. В системе должны быть предусмотрены решения, которые работают не только в обычном режиме, но и в аварийной ситуации: при перегреве, нарушении циркуляции, скачках температуры, отключении насоса или нестабильном электропитании.

На практике для защиты от перегрева применяют разные варианты. Это могут быть аварийное охлаждение, гравитационный контур, смесительные узлы, буферная емкость или комбинированные схемы. Для части котлов применяют термоклапаны аварийного охлаждения: такие устройства открывают подачу холодной воды в охлаждающий теплообменник и помогают отвести лишнее тепло при перегреве. Но наличие такого решения зависит от конструкции конкретного котла, поэтому его нельзя автоматически считать обязательным для любой модели.

ИБП тоже может быть полезен, но только как дополнительная мера устойчивости системы. Он не заменяет защиту от перегрева, не отменяет правильную обвязку и не решает все аварийные сценарии сам по себе. Его роль — поддержать автоматику и насос на время кратковременных перебоев, если это предусмотрено общей схемой. Преувеличивать его значение не стоит.

Зачем нужен смесительный узел и защита от холодной обратки

Это один из самых важных блоков всей схемы. Когда в котел возвращается слишком холодный теплоноситель, возрастает риск конденсата на теплообменнике, смолистых отложений и тяжелого температурного режима для металла. Профильные производители арматуры для твердотопливных систем прямо указывают, что поддержание достаточно высокой температуры обратки повышает эффективность работы, уменьшает образование отложений и продлевает ресурс оборудования.

Именно эту задачу решает смесительный узел или узел защиты обратки. Он помогает котлу быстрее выйти в рабочий режим и не допускает постоянной работы на холодной обратке. Но и здесь нельзя давать универсальную цифру температуры без оговорок: точные значения зависят от модели котла и рекомендаций производителя. В статье правильнее объяснять принцип, а не выдавать одно число как истину для всех систем.

Почему дымоход и место установки нельзя считать второстепенными

Ошибки в дымоходе влияют не только на удобство, но и на тягу, стабильность горения, безопасность и срок службы оборудования. Производители в инструкциях отдельно требуют корректное подключение к дымоходу и согласование по действующим нормам. То же касается места установки: неподходящее основание, тесное помещение, плохой доступ для обслуживания или неудобная загрузка топлива потом превращаются в постоянную проблему эксплуатации.

Если речь идет о реально тяжелом котле, основание и пространство вокруг него нужно продумывать еще до покупки. Иначе оборудование формально можно поставить, но обслуживать его будет неудобно, а часть узлов обвязки окажется расположена в компромиссных условиях. Для твердотопливной техники такие мелочи быстро становятся большими недостатками.

Когда в схему включают теплоаккумулятор

Буферную емкость обычно рассматривают не как модный аксессуар, а как практический инструмент стабилизации системы. Она может принять избыток тепла, сгладить работу котла, уменьшить число резких температурных колебаний и в ряде схем помочь с защитой от перегрева. Производители решений для биомассы и узлов загрузки прямо связывают такие устройства с более стабильной работой системы и эффективной загрузкой накопителя.

Нужен ли теплоаккумулятор именно в вашем случае, зависит от типа котла, режима эксплуатации, мощности и общей схемы отопления. Но как практический блок для статьи он действительно важен: особенно там, где нужен более спокойный режим работы и более предсказуемое поведение системы на реальном объекте.

Какие ошибки встречаются чаще всего

Одна из главных ошибок — подключать котел без заранее продуманной схемы, а потом по месту «добирать» недостающие узлы. Вторая — экономить на защитных элементах, считая их второстепенными. Третья — копировать чужую схему без поправки на свой объект, мощность, тип топлива и модель оборудования. Для твердотопливного котла такой подход особенно опасен.

Не менее распространены ошибки с дымоходом, отсутствие защиты от холодной обратки, попытка упростить обвязку до минимума и монтаж без внимательного чтения паспорта котла. Производители прямо указывают, что ввод в эксплуатацию и проверка ряда параметров должны выполняться по инструкции и, во многих случаях, с участием квалифицированного сервиса. Это еще раз показывает, что статья о подключении должна объяснять логику и риски, а не подталкивать к самодельным решениям «по памяти».

Итог

Правильное подключение твердотопливного котла — это вопрос не только монтажа, но и всей логики системы. Здесь заранее продумывают место установки, дымоход, основание, обвязку, защиту от перегрева, работу обратки и сценарии аварийных режимов. Чем точнее схема учитывает особенности конкретного котла и конкретного объекта, тем стабильнее работает отопление и тем меньше риск дорогостоящих ошибок.
