Открытая и закрытая система отопления - что это такое, особенности, плюсы и минусы

При проектировании отопления для дома один из первых вопросов - какую систему выбрать: открытую или закрытую? Открытая и закрытая система отопления отличаются принципом работы, уровнем давления, способом циркуляции теплоносителя и оборудованием.

Понимание этих различий помогает правильно подобрать систему для конкретного дома и избежать проблем с отоплением в будущем. Разберёмся подробнее, что представляет собой открытая система отопления и закрытая система отопления, какие у них особенности, а также плюсы и минусы каждого варианта.

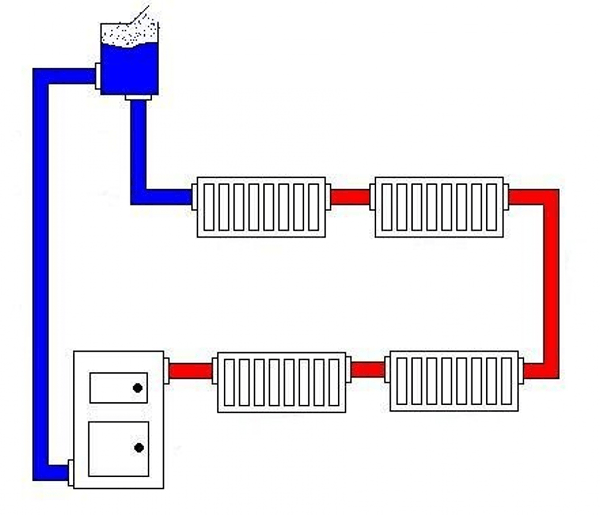

Что такое открытая система отопления?

Открытая система отопления - это отопительная схема, в которой теплоноситель (чаще всего вода) напрямую контактирует с атмосферой через расширительный бак.

Такая система отопления дома открытого типа считается одной из самых простых. В ней вода нагревается в котле, поднимается по трубам, проходит через радиаторы и затем возвращается обратно в котёл. Главная ее особенность - наличие открытого расширительного бака. Он обычно устанавливается в самой верхней точке системы, например на чердаке. Через него выходит лишний воздух и компенсируется расширение воды при нагреве.

Поэтому открытая система отопления дома не создаёт высокого давления, жидкость свободно контактирует с воздухом.

Часто открытая система отопления в частном доме работает на естественной циркуляции воды. Но при необходимости может использоваться и система отопления открытого типа с насосом, что улучшает движение теплоносителя. Таким образом, система отоплнения открытого типа может работать как с естественной циркуляцией, так и с насосом.

 Плюсы открытой системы отопления

Система имеет несколько преимуществ:

• Простая конструкция:

Монтаж достаточно лёгкий, поэтому система отопления дома открытого типа часто используется в небольших домах и дачах.

• Независимость от электроэнергии:

Если используется естественная циркуляция, открытая система отопления в частном доме может работать даже при отключении электричества.

• Низкая стоимость оборудования:

Для работы требуется минимум элементов.

Минусы открытой системы

Несмотря на простоту, такая схема имеет и недостатки.

• Испарение воды:

Так как бак открыт, вода постепенно испаряется и её приходится периодически доливать.

• Коррозия системы:

Постоянный контакт теплоносителя с воздухом ускоряет появление ржавчины в трубах и радиаторах.

• Ограничения по монтажу:

Открытый бак необходимо устанавливать в верхней точке системы, что не всегда удобно.

Что такое закрытая система отопления?

Закрытая система отопления - это герметичная схема, где теплоноситель циркулирует по трубам без контакта с воздухом.

В такой системе устанавливается мембранный расширительный бак, который компенсирует изменение объёма воды при нагреве. Поэтому система отопления закрытого типа работает под давлением. Именно давление обеспечивает стабильную циркуляцию теплоносителя. Чаще всего используется закрытая система отопления с насосом или закрытая система отопления с циркуляционным насосом, поскольку движение воды осуществляется принудительно. Сегодня закрытая система отопления в частном доме считается наиболее современным и распространённым вариантом.

По сути, система отопления частного дома закрытого типа - это герметичный контур, включающий котёл, радиаторы, насос, расширительный бак и систему безопасности.

Давление в закрытой системе отопления

Один из самых частых вопросов связанный с закрытой системой отопления - какое давление должно быть в системе?

Обычно давление в закрытой системе отопления находится в пределах:

• 1-1,5 бар в холодной системе
• 1,5-2 бар во время работы

Поэтому данная система должна поддерживать стабильное давление. Контроль осуществляется с помощью манометра, установленного на котле или в группе безопасности. Если рассматривать подробнее, закрытая система отопления дома должна иметь давление, которое обеспечивает нормальную циркуляцию теплоносителя, но при этом не превышает допустимые значения для оборудования.

Особенности закрытой системы отопления

Современная система отопления в частном закрытого типа включает несколько важных элементов:

• котёл
• радиаторы
• трубопроводы
• расширительный бак
• циркуляционный насос
• предохранительный клапан

Именно поэтому система отопления закрытого типа с насосом обеспечивает более стабильную и эффективную работу по сравнению с открытыми схемами. Такая закрытая система отопления дома лучше подходит для больших домов и сложных отопительных систем.

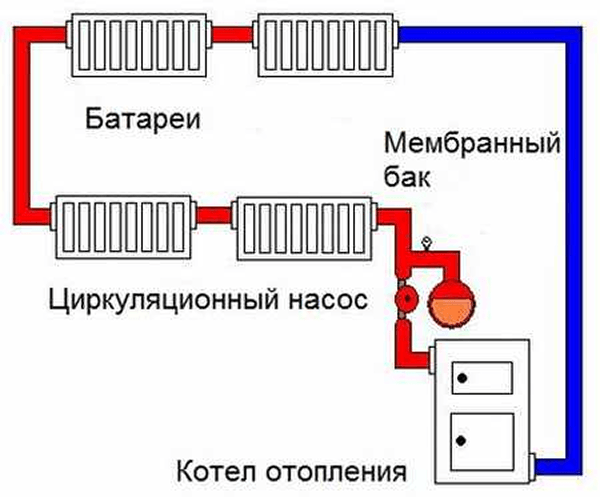

Схема закрытой системы отопления

Классическая схема закрытой системы отопления выглядит следующим образом:

1. Котёл нагревает теплоноситель

2. Циркуляционный насос обеспечивает движение воды

3. Теплоноситель проходит через радиаторы

4. Остывшая вода возвращается обратно в котёл

Расширительный бак компенсирует расширение жидкости, а группа безопасности защищает систему от избыточного давления. Благодаря этому система отопления закрытого типа работает стабильно и безопасно.

Плюсы закрытой системы отопления

• Экономичность:

Закрытая система отопления расходует меньше теплоносителя и работает более эффективно.

• Отсутствие испарения воды:

Так как система герметична, доливать воду практически не требуется.

• Долговечность  оборудования:

В системе меньше кислорода, поэтому трубы и радиаторы меньше подвержены коррозии.

• Гибкость монтажа:

Закрытая система отопления с циркуляционным насосом позволяет использовать более сложные схемы разводки.

Минусы закрытой системы

Несмотря на преимущества, есть и некоторые недостатки.

• Зависимость от электричества:

Если используется система отопления закрытого типа с насосом, при отключении электричества циркуляция может остановиться.

• Более сложный монтаж:

Такая система отопления частного дома закрытого типа требует установки дополнительных элементов безопасности.

Чем отличается закрытая система отопления от открытой?

Основные различия:

• В открытой системе есть контакт с воздухом, а в закрытой нет.
• В открытой системе давление практически отсутствует, а закрытая работает под давлением.
• В открытой циркуляция чаще естественная, а в закрытой системе за циркуляцию отвечает обычный насос.
• В открытой системе расширенный бак открытый, а в закрытой - мембранный.
• Эффективность в открытой системе ниже, а в закрытой выше.

Таким образом, система отопления открытого типа проще и дешевле, но система отопления закрытого типа считается более современной и эффективной.

Вывод

Сегодня закрытая система отопления в частном доме используется чаще, поскольку она обеспечивает стабильную работу, более высокий КПД и удобство эксплуатации. Однако открытая система отопления дома всё ещё применяется в небольших зданиях и там, где важно сохранить энергонезависимость. Выбор между вариантами зависит от площади дома, типа котла, требований к системе и бюджета.
