Твердотопливный котел Теплоприбор КС-Т 16-01

Особенность данного котла - наличие в нижней части котла трубчатой решетки, заменяющей чугунные колосники и соединенной с каналом протока воды.

Толщина топки котла составляет 3 мм.

Модернизация ранее выпускаемого котла позволила значительно увеличить КПД котла при работе на твердом топливе и на природном газе.

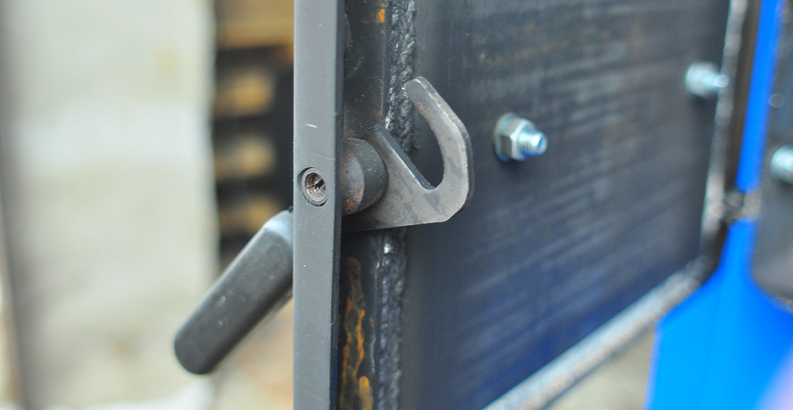

Также видоизменена облицовка котла и конструкция дверец.

Особенность данного котла - наличие в нижней части котла трубчатой решетки, заменяющей чугунные колосники и соединенной с каналом протока воды.

Толщина топки котла составляет 3 мм.

Модернизация ранее выпускаемого котла позволила значительно увеличить КПД котла при работе на твердом топливе и на природном газе.

Также видоизменена облицовка котла и конструкция дверец.

 Устройство твердотопливного котла КСТ:

Котёл отопительный водогрейный стальной представляет собой сварную конструкцию прямоугольной формы, состоящую из

- топки 1,

- конвективного газохода 2,

- тепловой изоляции 3

- декоративного кожуха 4.

 В нижней части топки устанавливают колосники 5 с шуровочным щитком 6.

 Для более полного омывания поверхности нагрева продуктами сгорания задняя стенка топки в верхней части выполнена в виде теплопоглощающего козырька 7.

 Конвективный газоход представляет собой горизонтальный прямоугольный канал со встроенной теплопоглощающей наклоненной панелью 8.

 На передней стенке котла размещены две дверцы:

- верхняя 9 — для загрузки топлива и очистки конвективного газохода от сажи.

- нижняя 10 - для обслуживания колосниковой решётки и зольник 11.

 В нижней дверце имеется поворотная дверца 12, которой с помощью ручки 13 (ручку необходимо ввернуть при установке котла) регулируется подвод воздуха под колосники для горения топлива.

 Во втулку на крышке котла лёгким нажатием руки устанавливают указатель температуры (термометр) 14, показывающий температуру воды на выходе из котла.

В дымовом патрубке 15 размещён шибер 16 с рукояткой для регулирования величины разрежения за котлом. Вращение шибера ограничено упором. Шибер имеет два крайних положения. В одном - дымоход закрыт, в другом — полностью открыт. Положение шибера в дымоходе можно определить по расположению рукоятки шибера над дымоходом. Если рукоятка расположена вдоль оси котла и дымохода - дымоход открыт. Если рукоятка расположена поперек оси котла и дымохода - дымоход закрыт. Расположение шибера можно частично увидеть при открытой дверце в просветах между дымоходом и теплопоглощающей панелью.

 Над верхней дверцей, на передней стенке котла, расположен штуцер 17 для установки через переходной штуцер термодатчика устройства газогорелочного. В штуцер ввёрнута заглушка с прокладкой 18

    Стальной твердотопливный котел «Теплоприбор КС-Т-16 - 01» (Производитель ОАО "Теплоприбор", г.Береза, Республика Беларусь) – отличный выбор для отопления помещений малой и средней площади до 100 м2(метров квадратных), оборудованных системами водяного отопления с естественной или принудительной циркуляцией и давлением воды до 0,1 Мпа (1,0 кгс/см2). Котел работает при естественной тяге, создаваемой дымовой трубой.

     Срок службы котла двухконткрного твердотопливного КС-Т-16 - 01 согласно технической документации производителя составляет до 15 лет. Достигается это благодаря материалу изготовления, а именно высококачественной жаростойкой котловой стали толщиной 3 мм и четкому соответствию ГОСТ 20548.

    На корпусе котла устанавливается термометр, показывающий температуру воды на выходе из котла (максимальная допустимая температура на выходе 95 °C). В патрубке дымохода размещается шиберная заслонка с рукояткой для регулирования величины разрежения за котлом. Соединение котла с дымовой трубой осуществляется с помощью дымового патрубка, расположенного на задней стенке котла.

    К отопительной системе котел подсоединяется через встроенные водяные патрубки с наружной резьбой диаметром 60 мм.

    Основным преимуществом котла «Теплоприбор КС-Т- 16» является его полная энергонезависимость, то есть котел не требует подключения в электрическую сеть, что также хорошо сказывается на экономии денежных средств на электричестве.

В комплект к котлу входят следующие элементы:

    - чугунные колосники

    - кочерга

    - термометр

    - термоустойчивые дверные ручки

    - руководство по эксплуатации

Схема объвязки твердотопливного котла Береза Теплоприбор КСТ

Качество продукции подтверждается сертификатами соответствия и удостоверениями от производителя и ГОСТ 20548-93.

.

В процессе производства возможны некоторые изменения и усовершенствования конструкции котла.

Предприятие - изготовитель гарантирует соответствие котла техническим требованиям ГОСТ 20548-93 при соблюдении потребителем правил монтажа, хранения, транспортирования и эксплуатации:

Гарантийный срок эксплуатации – 30 месяцев со дня продажи. Средний срок службы котла – 15 лет.
