ОБЗОР ГАЗОВОГО КОТЛА Ariston egis plus 24 ff (25 ФОТО)

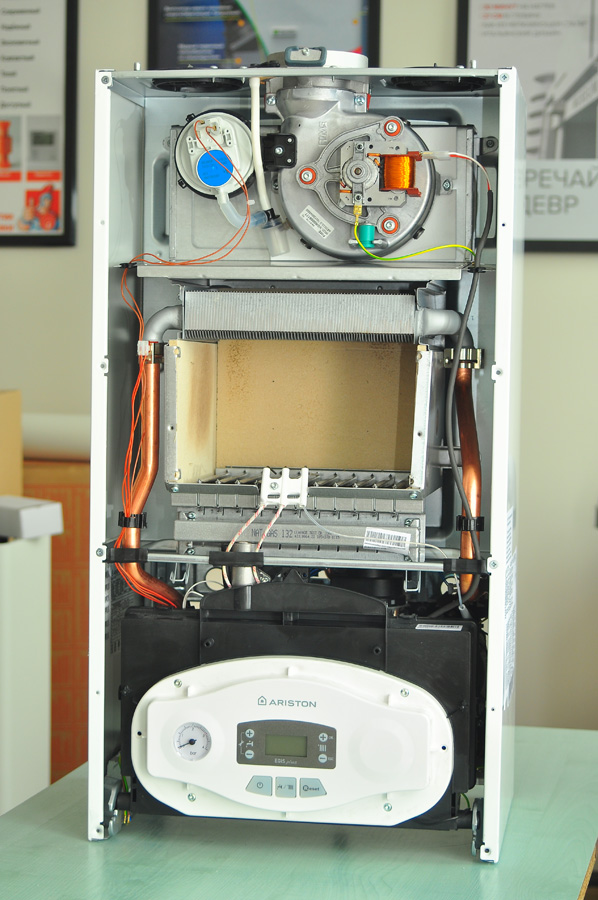

(25 ФОТО)  Обзор газового навесного двухконтурного котла с закрытой камерой сгоранияAriston EGIS PLUS 24 FF
Полный и детальный обзор составных узлов газового котла, описание отдельных деталей, изучение узлов подключения.

.

Краткое описание газового котла Ariston Egis Plus 24 ff (аристон эгис плюс 24 фф)
Egis Plus  - бюджетная серия газовых котлов для рынка Беларуси.
24 кВт –мощность котла которая позволит обогреть площадь до 240 м2.
FF – котел снабжен закрытой камерой сгорания, модель является турбированной.

Газовый котел Ariston Egis Plus 24 FF хорошо зарекомендовал себя при использовании в частных жилых и в многоэтажных домах (при использовании адаптера на разделенное дымоудаление).  Эгис Плюс 24 фф отлично работает, как в абсолютно новой системе отопления, так и в старых системах с чугунными радиаторами, когда ваш газовый котел идет под замену.
Ariston Egis Plus 24 FF – это турбированный котел и работает  с коаксиальным дымоходом, если же вам по каким-то причинам не удается произвести монтаж коаксиального дымохода, то у котла Ariston Egis Plus 24 FF, есть возможность установки адаптера на разделенное дымоудаление.
Ariston Egis Plus 24 FF – это двухконтурный газовый котел с разделенным теплообменником. Одни теплообменник выполнен из меди и предназначен для отопления, второй теплообменник выполнен из высококачественной стали и предназначен только дна нагрева контура гвс. Переключение между теплообменниками осуществляет трехходовой клапан, как и у всех газовых котлов, что бы в летний период  он не вышел из строя рекомендуется кратковременное включение контура отопления.
Газового котла Ariston Egis Plus 24 FF по гвс хватает на 2 точки водоразбора, т.е. вы одновременно можете использовать горячую воду на кухне и смело принимать душ в ванной комнате.
Ariston Egis Plus 24 FF – газовый отопительный котел мощностью 24 кВт способен обеспечить теплом помещение общей площадью до 240м2, но благодаря модулируемой горелке котел может работать и с помещениями площадью в 50 м2.
Ariston Egis Plus 24 FF – производится только в Италии и по праву считается одним из лучших итальянских котлов.

Ariston Egis Plus 24 ff (Аристон Эгис Плюс 24 фф)

Настенный газовый двухконтурный котел эконом-класса
ЭНЕРГОЭФФЕКТИВНОСТЬ
• Высокая эффективность до 93,8%;
ДИЗАЙН И ТЕХНОЛОГИИ
• Жидкокристаллический дисплей с подсветкой для простой настройки всех параметров, визуализации и записи кодов ошибок;
• Кнопочное управление;
• Возможно подключение солнечного коллектора с естественной циркуляцией с применением термостатического смесительного клапана;
• Встроенный циркуляционныйнасос
КОМФОРТ
• Возможность программирования нагрева на неделю благодаря совместимости с двухпозиционным (вкл/выкл) устройствами терморегулирования.
• Вторичный теплообменник из нержавеющей стали для производства до 13,6 л/мин горячей воды санитарного назначения;
КАЧЕСТВО
• Котел создан с применением лучших возможных материалов: первичный теплообменник из высококачественной меди с защитным покрытием, вторичный теплообменник из нержавеющей стали для гарантии высокой прочности и продолжительного срока службы;
• Встроенные фильтры в контурах отопления, ГВС и подпитки для защиты котла от примесей в воде;
• Защита от блокировки циркуляционного насоса;
• Защита котла и системы отопления от замерзания;
• Котел адаптирован для Беларуси - работает при пониженном входном давлении газа (до 5 мбар), низком давлении и расходе воды, устойчив к перепадам напряжения и низким уличным температурам (до -52оС).

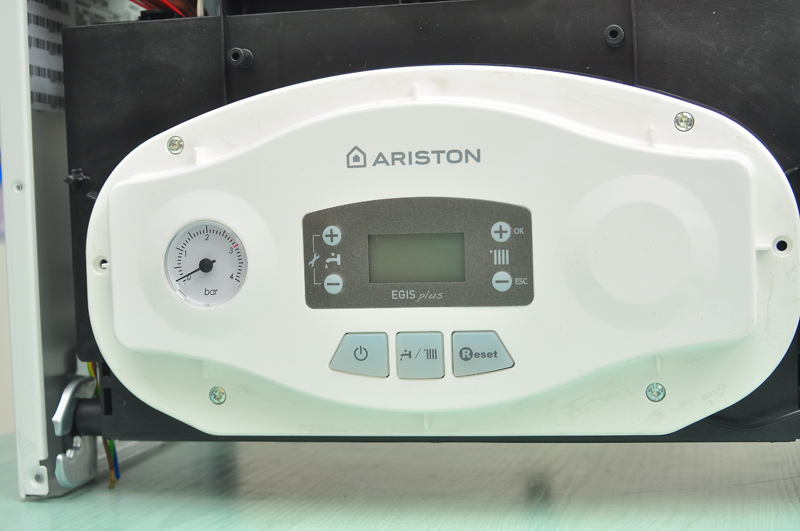

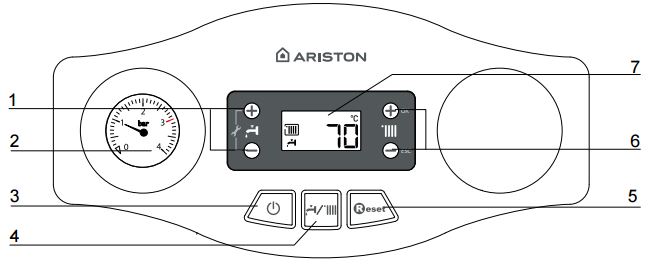

Условные обозначения:
1. Кнопки +/- регуляции температуры БГВ (а)
2. Манометр
3. Кнопка ВКЛ./ВЫКЛ.
4. Кнопка MODE – выбор рабочего режима
(летний / зимний)
5. Кнопка RESET (Сброс)
6. Кнопки +/- регуляции температуры отопления (b)
7. Дисплей

(а) – Нажав одновременно кнопки, открывается доступ к параметрам настройки, регуляции, диагностики
(b) - Нажав одновременно кнопки, изменяются и сохраняются в памяти настройки параметров.


Условные обозначения:
Цифры-индикаторы:
- заданная температура
- Настройка меню
 Сигнализация кодов сбоя
Запрос нажатия кнопки Reset (блокировка колонки)
Необходима техническая помощь
Сигнализация наличия пламени
Заданный режим отопления
Заданный режим отопления
Запрос отопления активирован
Заданный режим БГВ
Запрос БГВ активирован
Режим против обледенения активирован

Обозначение
1. Патрубок выхода продуктов сгорания
2. Прессостат
3. Конденсатосборник
4. Первичный теплообменник
6. Датчик температуры на подаче в контур отопления
7. Горелка
8. Электроды розжига
9. Газовый клапан
10. Устройство розжига
12. Предохранительный клапан контура отопления (3 бара)
13. Вторичный теплообменник
14. Сливной кран
15. Датчик расхода в контуре ГВС
16. Кран подпитки
17. Фильтр контура отопления
18. Циркуляционный насос с воздухоотводчиком
19. Реле мин. Давления
20. Датчик температуры на возврате из контура отопления
21. Привод трехходового клапана
22. Электрод контроля пламени
23. Теплоизоляционная панель камеры сгорания из
минерального волокна
24. Камера сгорания
25. Расширительный бак
26. Вентилятор
27. Точка анализа продуктов сгорания

Размеры

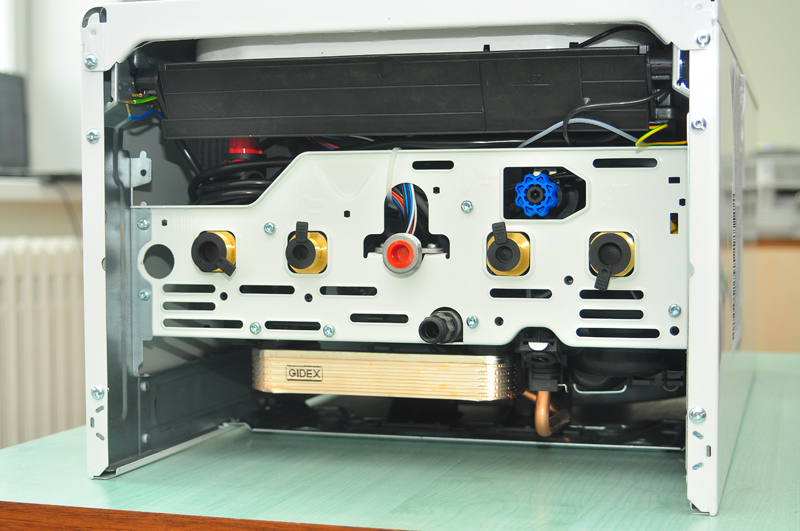

A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления

Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго горизонтальном положении.

A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного клапана
G. Кран подпитки
H. Сливной кран

Перед установкой
Котел предназначен для нагрева воды до температуры ниже точки кипения, его следует подключить к контурам отопления и горячего водоснабжения (ГВС), которые должны соответствовать техническим характеристикам котла.
Перед подключением котла выполните следующие операции:
? Тщательно промойте трубопроводы контура отопления и ГВС, чтобы удалить все загрязнения, которые могут нарушить работу котла.
? Убедитесь, что тип используемого газа подходит для данного котла (см. заводскую табличку и информацию на упаковке).
? Убедитесь, что газоходы свободны от сторонних предметов и к ним не подсоединены другие котлы или водонагреватели, за исключением случаев, когда дымоход специально предна¬значен для нескольких котлов в соответствии с действующими нормативами.
? Если котел подключается к уже имеющемуся, убедитесь в его чистоте и отсутствии мусора, т.к. это может привести к затруднению удаления продуктов сгорания и/или притоку воздуха, необходимого для горения.
? Не допускается эксплуатация котла при наличии дымохода/воздуховода не соответствующих нормативным требованиям и требованиям производителя.
? Проверьте качество воды, повышенная жесткость водопроводной воды может привести к образованию накипи на элементах котла и снижению его к.п.д.
Котлы типа C, с герметичной (закрытой) камерой сгорания и подачей воздуха извне помещения не налагают ограничений на вентиляцию и размеры помещения, в котором их устанавливают.
Чтобы обеспечить нормальную работу котла, в помещении, где он установлен, должна быть выдержана минимальная рабочая температура (+5оС), а также следует обеспечить защиту котла от атмосферных воздействий.
Котел следует монтировать на прочной, несущей стене, выполненной из негорючего материала, способной выдержать его вес.
При определении места установки котла следует выдерживать минимальные расстояния от корпуса котла до близлежащих поверхностей, для доступа к элементам при техническом обслуживании.

Подача воздуха и отвод продуктов сгорания
Котел допускает установку типа B (подача воздуха из помещения) и типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему воздуховодов тщательно выполните монтаж уплотнений в соответствии с данным руководством.
Установку системы отвода продуктов сгорания производите осторожно, чтобы не нарушить уплот¬нения и не допустить попадание продуктов сгорания в воздуховод.
Горизонтальные участки трубопроводов должны иметь уклон не менее 3 %, для предотвращения скопления конденсата.
Установка по типу B допускается в помещениях с надлежащей вентиляцией и подачей воздуха, в соответствии с действующими нормами и правилами. В помещениях, в которых возможно присутствие коррозионно-активных паров в воздухе (например, прачечные, парикмахерские, гальваноучастки и т.д.) следует исполь¬зовать только установку типа C (с подачей воздуха извне помещения). Это обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/подачи воздуха необходимо использовать только оригинальные принад¬лежности.
Дымоход не должен соприкасаться или проходить в непосредственной близости от легковоспламеняемых материалов, а также проходить через конструкции здания, изготовленные с использованием легковоспламеняемых материалов. Соединение должно быть выполнено так, чтобы обеспечить защиту от попадания конденсата в котел.
При замене старого котла также следует заменить элементы системы вентиляции и отвода продуктов сгорания.


Подключение дымохода/воздуховода
? коаксиальная система (по типу «труба в трубе»), предназначенная для подачи воздуха и отвода продуктов сгорания;
? раздельная система для отвода продуктов сгорания и подачи воздуха снаружи помещения;
? одноканальный дымоход для удаления продуктов сгорания, подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается использовать только материалы и компоненты, стойкие к воздействию конденсата. Сведения о длинах и ориентации соединительных элементов см. в таблице «Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/воздуховода в комплект поставки котла не входят, подлежат заказу для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов сгорания через коаксиальную систему диаметром 60/100 мм или раздельную систему диаметрами 80/80.
В случае потерь давления в трубопроводах, при выборе размеров дымохода/воздуховода следует учитывать дополнительное аэродинамическое сопротивление (см. каталог принадлежностей для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки см. в каталоге принадлежностей для дымоходов/воздуховодов.

 ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи воздуха и отвода продуктов сгорания свободны от сторонних предметов и не имеют неплотностей.
Для подключения раздельной системы используйте только одно из двух отверстий для подачи воздуха. Ослабьте винт, демонтируйте заглушку, установите вставку воздухозаборника и закрепите комплектным винтом.
